IMPLEMENTASI ALGORITMA SIMETRI BLOWFISH DAN ADVANCED ENCRYPTION STANDARD (AES) UNTUK ENKRIPSI DAN DEKRIPSI PADA APLIKASI SMS BERBASIS MOBILE ANDROID

ABSTRAK

PERBANDINGAN ALGORITMA SIMETRI BLOWFISH DAN ADVANCED ENCRYPTION STANDARD (AES) UNTUK ENKRIPSI DAN DEKRIPSI PADA APLIKASI SMS BERBASIS MOBILE ANDROID

Oleh :

NASRULLAH ARIFIN

1209705106

SMS (Short Message Service) merupakan layanan yang disediakan oleh telepon seluler untuk mengirim dan menerima pesan singkat, SMS dinilai sangat praktis, murah dan efisien. Algoritma Blowfish dan AES merupakan dua diantara banyak metode yang mempunyai keunggulan dalam melakukan enkripsi dan dekripsi, algoritma Blowfish dengan melakukan 16 kali putaran dan menerapkan F-fungsi serta kotak –S dan operasi penambahan XOR membuat tingkat pengacakan begitu rumit. Metode yang kedua adalah metode algoritma AES deng melakukan 10 kali putaran dan jaringan Feistel serta menggunakan operasi subtitusi dan permutasi membuat tingkat pengacakan tidak akan kalah rumit dengan algoritma Blowfish karena AES melalui beberapa tahap putaran yaitu Byte Subtitution, Shipting Rows, AddRoundkey dan InvMixColumm. Dengan membandingkan algoritma Blowfish dan AES makan akan dapat diketahui cara kerja dan performasi dalam kecepatan dan ketepatan serta keunggulan lainnya dari kedua algoritma tersebut sehingga metode yang terbaik dapat digunakan untuk aplikasi SMS berbasis android. Setelah dilakukan tahap analisis dan pengujian maka didapatkan hasil bahwa algoritma AES lebih rumit dalam pengacakan terbukti dengan hasil Plaintext lebih banyak dari Blowfish namun dalam sisi efisien maka algoritma Blowfish lebih diunggulkan karena terbukti sedikit dalam hasil Plaintext

Kata kunci : SMS (Short Message Service),Blowfish,AES,Enkripsi dan Dekripsi

BAB IV

IMPLENTASI DAN PENGUJIAN

4.1 Implemntasi Aplikasi

4.1.1 Implementasi Antarmuka (Interface)

Antarmuka aplikasi di implementasikan pada Eclipse Indigo dan perangkat keras seperti mobile phone dan laptop. Implementasi antarmuka tiap-tiap menu dan diujicobakan pada tahap pengujian. Berikut ini adalah implentasi antarmuka dari aplikasi Enkripsi SMS.

4.1.2 Tampilan Splash Screen dan Dashboard Aplikasi

Implementasi dari aplikasi Enkripsi SMS saat pertama kali membuka aplikasi tersebut, user akan melihat tampilan splash screen yang kemudian system akan menuju daftar menu utama yang berisi form menu:



                    Gambar 4.1 SplashScreen                             Gambar 4.2 Dashboard

Tampilan awal pada aplikasi ini adalah halaman SplashScreen dengan durasi 5 detik kemudian masuk ke halaman Dashboard aplikasi


4.1.3 Tampilan Create SMS

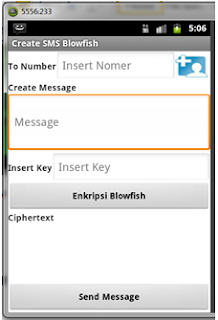

                         Gambar 4.4 Create SMS Blowfish               Gambar 4.5 Create SMS AES

Pada tampilan Create SMS ini ada 2 buah pilihan yaitu bisa kirim SMS dengan melakukan enkrip algoritma Blowfish atau AES untuk tampilan keduanya seperti pada Gambar 4.3 dan Gambar 4.4, pada form ini terdapat beberapa kolom yaitu kolom untuk menmasukan nomor, kolom untuk menulis pesan dan kolom untuk mengisikan key atau kunci serta ada dua buah tombol untuk melakukan enkrip dan kirim SMS.

4.1.4 Tampilan Enkrip dan kirim SMS




                      Gambar 4.7 Proses Enkripsi                           Gambar 4.8 Hasil Ciphertext

Pada form ini pertama tulis nomer tujuan atau bisa ambil dari kontak telepon kemudian tulis pesan dan masukan key sebagai password kita lalu klik tombol Enkripsi baik Blowfish ataupun AES seperti Gambar 4.7 untuk melakukan generate pesan menjadi Ciphertext, dan hasilnya bisa langsung kita ketahui pada TextView Ciphertext selesai itu pesan bisa langsung dikirim dengan mengklik tombol Send Message, tunggu sampai ada laporan terkirim atau gagal dalam pengiriman SMS.

4.1.5      Tampilan inbox dan Dekrip SMS

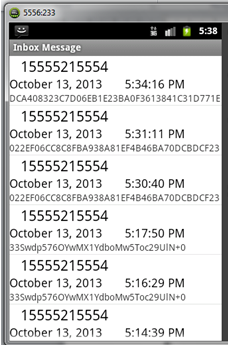

                     Gambar 4.10 Tampilan Inbox                        Gambar 4.11 Tampilan Detail Inbox.

Ketika ada pesan masuk dan diterima aplikasi maka kita bisa melihatnya pada form Inbox pada aplikasi ini, semua pesan SMS di android yang diterima akan bisa di lihat pada form Inbox ini, pesan yang diterima berupa nomor pengirim, pesan SMS, hari bulan dan tanggal, serta jam penerimaan SMS tersebut seperti pada Gambar 4.10, setelah kita klik untuk melihat pesan lebih detail maka  di tampilkan seperti pada Gambar 4.11  disana terdapat 2 tombol plihan untuk melakukan Dekripsi bisa melalui algoritma Blowfish atau AES sesuai dengan Enkrip ketika melakukan pengiriman SMS. Setelah kita memilih metode algoritma untuk melakukan Dekrip SMS maka kita akan di antarkan pada form untuk melakukan dekripsi seperti pada Gambar 4.12 dan Gambar 4.13 seseuai dengan algortima yang dipilih.



               Gambar 4.12 Tampilan Dekrip Blowfish         Gambar 4.13 Tampilan Dekrip AES

4.1.6      Tampilan About Blowfish dan About AES



                        Gambar 4.15 Tampilan About Blowfish       Gambar 4.16  Tampilan About AES

Tampilan About Algoritma ini bertujuan untuk mengenalkan setiap metode algoritma masing-masing seperti pada Gambar 4.15 dan Gambar  4.16.

4.1.7      Tampilan About me dan Exit aplikasi

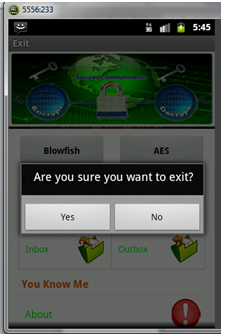

                         Gambar 4.17 Tampilan About me                  Gambar 4.18 Tampilan Exit aplikasi

Tampilan About me ini adalah informasi data dari pembuat aplikasi SMS enkripsi ini seperti pada Gambar 4.14 dan terakhir adalah tampilan Exit aplikasi tujuannya untuk keluar aplikasi dengan cara sesuai aturan aplikasi tidak secara paksa seperti pada Gambar 4.15 ketika tombol exit ini di klik maka akan muncul tampilan pilihan “Are you sure want to exit?” ketika dipilih Yes maka aplikasi akan keluar dan ketika NO maka akan tetap berada di aplikasi.

4.2.2      Perancangan Kasus Uji

1.             Kasus Uji 1

Kasus uji 1 memberikan skenario pengujian panjang karakter masing-masing algoritma dalam  mengenkripsi dan mendekripsi file teks SMS.

2.             Kasus Uji 2

Kasus uji 2 memberikan skenario pengujian inputan berupa kombinasi nomor, huruf, dan symbol  masing-masing algoritma dalam mengenkripsi dan mendekripsi teks SMS.

3.             Kasus Uji 3

Kasus uji 3 memberikan skenario dimana file hasil enkripsi menggunakan kedua algoritma dihapus beberapa bit sebanyak jumlah yang acak, lalu hasil akhirnya didekripsi kembali untuk melihat perubahannya.

4.              Kasus Uji 4

Kasus uji 4 memberikan skenario dimana file hasil enkripsi menggunakan

kedua algoritma ditambah beberapa bit sebanyak jumlah yang acak, lalu hasil

akhirnya didekripsi kembali untuk melihat perubahannya.

5.              Kasus Uji 5

Kasus uji 4 memberikan skenario dimana file hasil enkripsi menggunakan kedua algoritma dimodifikasi beberapa bit sebanyak jumlah yang acak, lalu hasil akhirnya didekripsi kembali untuk melihat perubahannya.

4.2.3      Evaluasi Hasil Pengujian

1.           Dari kasus uji 1, hasil yang didapat adalah kedua algoritma ini memiliki perbedaan banyaknya karakter hasil yang dekripsi, dan waktu yang digunakan oleh kedua algoritma relatif sama singkat, yaitu sama-sama dibawah 1 detik

2.           Kasus uji 2 kedua algoritma bisa dengan lancar melakukan enkripsi dan dekripsi dan hasilnyapun tidak jauh berbeda dengan inputan teks biasa.

3.           Kasus uji 3 memberikan hasil, baik untuk AES maupun Blowfish,  berupa sampai dengan bagian blok yang dikurangi beberapa bit, file teks tidak mengalami perubahan, sedangkan pada blok yang dikurangi terjadi perubahan beberapa karakter dan dilanjutkan rentetan blok-blok acak yang sama sekali tidak bersesuaian dengan file teks asal hingga akhir file.

4.           Kasus uji 4 memberikan hasil serupa dengan kasus uji 3 untuk kedua algoritma, yaitu blok yang ditambah berubah beberapa karakter, seterusnya file menjadi acak hingga akhir file.

5.           Kasus uji 5 memberikan hasil perubahan yang terjadi hanya terdapat pada blok yang dirubah. Perubahan tersebut hanya berupa ketidaksesuaian beberapa karakter saja, namun tidak terjadi perubahan sama sekali pada blok-blok sebelum dan sesudah bagian yang termodifikasi. Kedua algoritma sama-sama mendemonstrasikan kesalahan yang tidak jauh berbeda. Dari kasus uji 3 dan 4  serta perbandingannya dengan kasus uji 5, dapat dianalisis bahwa kerusakan file yang muncul dikarenakan bergesernya titik awal semua blok setelah terjadinya penambahan atau pengurangan bit, sehingga proses dekripsi file memberikan hasil yang berbeda jauh dari file asal.

4.2.4      Perbandingan Komponen Keamanan

Tabel 4.2. Perbandingan Komponen Keamanan

Komponen	Blowfish	AES
Algoritma	16 putaran ; menggunakan jaringan Feistel dan kotak-S; menggunakan operasi penambahan, XOR, dan lookup table	10 putaran; menggunakan jaringan Feistel; menggunakan operasi substitusi dan permutasi,
Panjang blok	64 bit	128
Panjang kunci	Bervariasi panjang maksimal 448 bit	128-bit, 192-bit, atau 256-bit
Tingkat pengacakan	Rumit , karena menggunakan jaringan Feistel 16 putaran dan 4 kotak-S yang bergantung pada kunci	Rumit, karena melalui beberapa tahap putaran yaitu Byte Subtitution, Shifting rows,   AddRoundkey dan  InvMixColumn.
Penjadwalan kunci internal	Penjadwalan kunci internal bergantung pada kunci eksternal; cara pembangkitan dengan menggunakan operasi penambahan dan XOR	Penjadwalan kunci internal bergantung pada kunci eksternal; cara pembangkitan dengan menggunakan operasi substitusi dan permutasi,
Pembangkitan kotak-S	Cara pembangkitan kotak-S dilakukan dengan operasi penambahan dan XOR; kotak-S bergantung pada kunci	Cara pembangkitan kotak-S dilakukan dengan substitusi kebalikan (inverse S- box).

Mungkin dalam pembuatan aplikasi ini masih sangat banyak yang harus di koreksi maka dari itu silahkan bagi anda yang membaca tulisan saya ini untuk melayangkan komentar atau kritik maupun saran sebanyak mungkin untuk pembelajaran dimasa yang akan datang,,

jika anda ingin mencoba aplikasi ini silahkan anda download filenya berikut ini,,,

>>>>>>>>Download filenya>>>>>>>>>>>>
